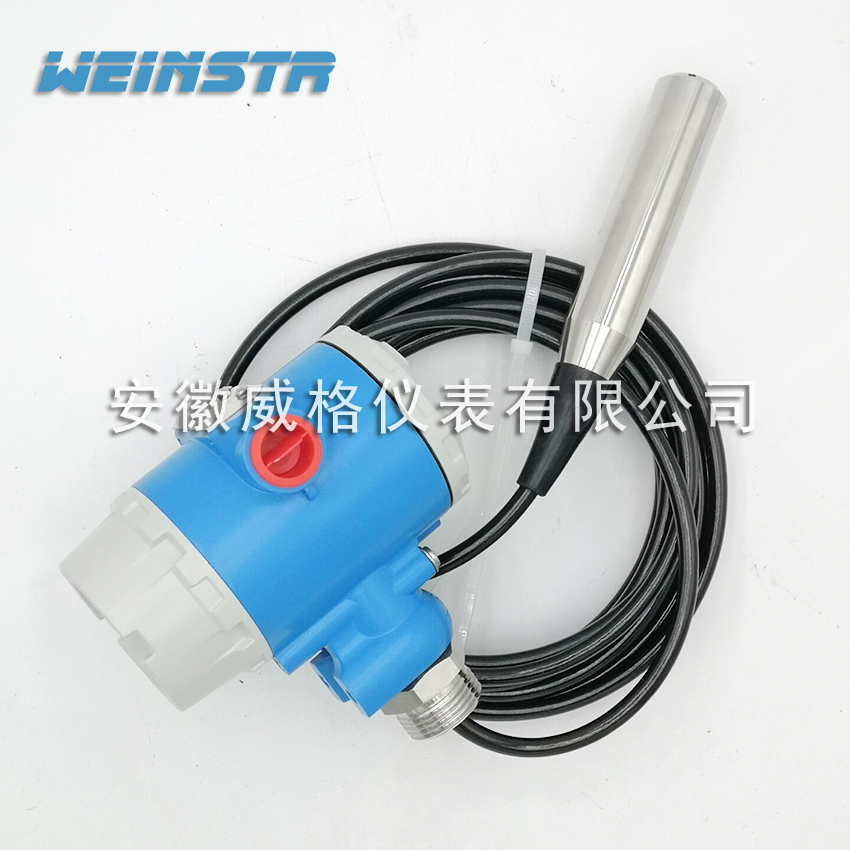

投入式液位變送器是基于所測液體靜壓與該液體高度成正比的原理，采用擴散硅或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號。經過溫度補償和線性校正。轉換成4-20mADC標準電流信號輸出。
投入式液位變送器的傳感器部分可直接投入到液體中，變送器部分可用法蘭或支架固定，安裝使用極為方便。
◆特點
? 穩定性好，精度高
? 投入式液位變送器直接投入到被測介質中，安裝使用相當方便。
? 固態結構，無可動部件，高可靠性，使用壽命長從水、油到粘度較大的糊狀都可以進行高精度測量，不受被測介質起泡、沉積、電氣特性的影響寬范圍的溫度補償。投入式液位變送器具有電源反相極性保護及過載限流保護。
◆主要技術指標
測量范圍：0.3～100m（由用戶自選）
精度：0.2、0.5、1.0級
工作溫度：-20～80℃
輸出信號：二線制4～20mADC
電源電壓：標準24VDC（12～36VDC）
不靈敏區：≤±1.0%FS
負載能力：0-600Ω
相對溫度：≤85%
防護等級：IP68
防爆標志：ExiaⅡCT4-6
◆選型表
型譜 | 說明 |
DBS50 |
| 投入式液位變送器 |
類別 | 1 |
| 纜式 |
2 |
| 桿式(傳感器裝在底部，直接接觸液體介質) |
3 |
| 防腐式 |
4 |
| 導壓桿式(傳感器裝在上部，不直接接觸介質) |
過程連接形式 | T |
| 支架安裝 |
N |
| 法蘭安裝DN40 PN1.0 |
Y |
| 特別約定 |
傳感器連接材料 | 1 |
| 304 | 桿式 |
2 |
| 316 |
3 |
| 316L |
4 |
| 丁晴橡膠與聚氯乙烯復合物 | 纜式 |
5 |
| 聚四氟乙烯，(聚丙烯法蘭) |
防爆方式 | O |
| 不防爆 |
E |
| 本安防爆Exia ⅡCT6 |
顯示方式 | O |
| 不帶現場顯示 |
Z |
| 帶電流表指示(0-100%刻度) |
X |
| 帶現場顯示 |
配重情況 | O |
| 無需配重 |
W |
| 需要配重 |
| -□ |
| 安裝高度 |
| -□ |
| 測量高度 |
| -□ | 被測介質密度(g/cm3) |
