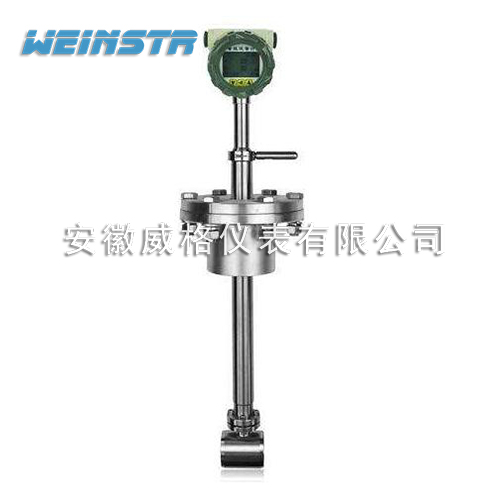

插入式渦街流量計
  • 插入式渦街流量計

插入式渦街流量計

插入式渦街流量傳感器,可廣泛的適用于各種行業大口徑氣體、液體、蒸汽流量計量,也可測量含有微小顆粒、雜質的混濁液體,并可作為流量變送器用于自動控制系統中。

一、產品概述

插入式渦街流量傳感器,可廣泛的適用于各種行業大口徑氣體、液體、蒸汽流量計量,也可測量含有微小顆粒、雜質的混濁液體,并可作為流量變送器用于自動控制系統中。 插入式渦街流量傳感器防爆型,符合GB3836-83《爆炸性環境用防爆電氣設備》的有關規定,防爆標志為ExdIIBT6。

二、工作原理

按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定—在截面一點的速度測量法),采用埋入壓電晶體的渦街測速探頭,插入大口徑工業管道內,將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4~20mADC電流信號。

三、儀表特點

a.可實現不斷流拆裝傳感器,可實現放大器與傳感器分離(分離距離15m)。

b.采用消擾電路和抗振傳感頭,使儀表具有一定抗環境振動性能。

c.壓力損失小,量程范圍寬,范圍度達1:25。

d.無可動部件,長期穩定,結構簡單便于安裝和維護。

e.可測介質溫度達+350℃。

四、技術參數

公稱通經(mm)250,300, 400,500,600,700,800,900,1000~~
儀表材質1Cr18Ni 9Ti
公稱壓力(Mpa)PN1.6Mpa;PN2.5Mpa
被測介質溫度(℃)-40~+250℃
環境條件溫度-10~+55℃,相對濕度5%~90%,大氣壓力86~106Kpa
精度等級示值的±1.5%
量程比1:10;1:15
阻力損失系數Cd<2.6
輸出信號傳感器:脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V
變送器:兩線制4 ~ 20mADC電流信號
供電電源傳感器:+12VDC 、+24VDC(可選)
變送器:+24VDC
現場顯示型:儀表自帶3.2V鋰電池
信號傳輸線STVPV3×0.3(三線制),2×0.3(二線制)
傳輸距離≤500m
信號線接口內螺紋M20×1.5
防爆等級ExdIIBT6
防護等級IP65
允許振動加速度1.0g
