V錐式流量計是近年來推出的一種新穎的高精度差壓式流量儀表。它是利用V形錐體在測量管道中心節流，與傳統的差壓流量儀表不同，把從管道中心孔突變節流，改為沿管壁環狀節流。從而改變了流體布局，起到了對流場的整流均能作用，形成了差壓式流量測量所需要的較為理想的流場條件，從本質上保證了流速—差壓轉換的穩定、準確，從而提高了儀表的精度和可靠性。它集中了各種差壓式流量儀表的諸多優點，是孔板流量計理想的替代產品。因此，它可廣泛應用于石油、化工、冶金、電力、熱網等領域，對液體、氣體、蒸汽等廣譜介質的測量，將在未來的流量儀表市場中占主導地位。

工作原理

? ? V型錐式流量計是一種差壓式流量儀表。它是通過在密閉管道中心線懸掛一個特制的流線型錐體來進行中央節流，用管道上游和錐體尾部測量的差壓值計算管道中的流量。其原理是基于封閉管道中能量相互轉換的伯努利定律，也就是說對于穩定的流體，管道中流體的流速與差壓的平方根成正比，當流體通過錐體節流區時，流速會加快，錐體下游尾部的壓力降低，產生了差壓。利用流體的連續性方程和伯努利方程，即可推導出被測流量與輸出差壓值的數學關系式。連續性方程是能量守恒定律應用于運動流體的一種數學表達式。

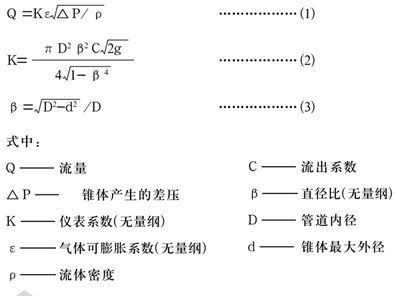

主要計算公式:

?

?

選型型譜
